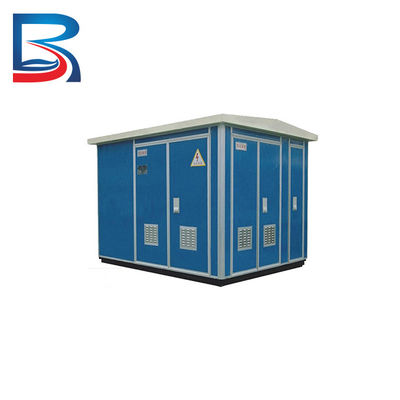

สถานีย่อย TNB Compact Transformer สำหรับสถานีรถไฟและทางหลวง

ในร่มกลางแจ้งประเภท TNB สถานีย่อยขนาดกะทัดรัดสำหรับสถานีรถไฟและทางหลวง

รายละเอียดสินค้า

สถานีย่อยแบบกล่อง (เรียกสั้น ๆ ว่า "กล่องย่อย") เป็นชุดอุปกรณ์จ่ายไฟแบบสมบูรณ์ขนาดกะทัดรัดที่รวมสวิตช์เกียร์แรงดันสูง หม้อแปลงระบบจำหน่าย สวิตช์เกียร์แรงดันต่ำ อุปกรณ์วัดพลังงาน และอุปกรณ์ชดเชยพลังงานรีแอกทีฟ เป็นหนึ่งหรือหลายกล่องตามรูปแบบการเดินสายที่แน่นอน

เหมาะสำหรับใช้ในระบบไฟฟ้ากระแสสลับสามเฟส 10/0.4KV เป็นวิธีการจ่ายไฟตามสายและสำหรับการจ่ายไฟเมื่อเทียบกับสถานีย่อยประเภทกล่องของยุโรปที่มีความจุเท่ากัน สถานีย่อยประเภทกล่องของอเมริกามีโครงสร้างที่เหมาะสมกว่าสถานีย่อยแบบกล่องของยุโรปจะติดตั้งหม้อแปลงและอุปกรณ์ไฟฟ้าแรงสูงทั่วไปในเปลือกโลหะเดียวกัน ซึ่งส่งผลให้อุณหภูมิในช่องหม้อแปลงสูง ทำให้การกระจายความร้อนทำได้ยากและส่งผลกระทบต่อเอาต์พุต

นอกจากนี้ สถานีย่อยแบบกล่องของยุโรปยังใช้สวิตช์โหลดไฟฟ้าแรงสูงและฟิวส์ทั่วไป และสวิตช์เกียร์แรงดันต่ำในกล่อง ทำให้มีขนาดที่ใหญ่ขึ้นสถานีย่อยประเภทกล่องของอเมริกานั้นแตกต่างจากสถานีย่อยประเภทกล่องของยุโรปในโครงสร้างจากมุมมองของเลย์เอาต์ ช่องแรงดันต่ำ ช่องหม้อแปลง และช่องไฟฟ้าแรงสูงไม่ได้จัดเป็นรูปตัว T แต่เป็นรูปกากบาทจากมุมมองของโครงสร้าง สถานีย่อยประเภทกล่องนี้แบ่งออกเป็นสองส่วน: ด้านหน้าและด้านหลัง

ส่วนหน้าประกอบด้วยช่วงการทำงานไฟฟ้าแรงสูงและแรงต่ำ ได้แก่ แผงขั้วต่อไฟฟ้าแรงสูงและแรงต่ำ, ที่จับการทำงานของสวิตช์โหลด, สวิตช์ส่วนควบคุมแรงดันขณะไม่มีโหลด, ฟิวส์แบบเสียบปลั๊ก, มาตรวัดระดับน้ำมัน ฯลฯ ส่วนด้านหลังเป็นน้ำมัน ถังและหม้อน้ำซึ่งวางขดลวดหม้อแปลง แกนเหล็ก สวิตช์โหลดไฟฟ้าแรงสูง และฟิวส์อุปกรณ์ป้องกันฟ้าผ่ายังใช้อุปกรณ์ป้องกันฟ้าผ่าโลหะออกไซด์ที่จุ่มน้ำมันหม้อแปลงกำจัดหมอนรองน้ำมันและใช้ถังน้ำมันแบบปิดสนิทที่ออกแบบตามหลักการของปริมาตรช่องว่างของน้ำมันและก๊าซคงที่ โดยถังน้ำมันและหม้อน้ำสัมผัสกับอากาศ ทำให้การกระจายความร้อนทำได้ง่าย

เบรกเกอร์แรงดันต่ำใช้เบรกเกอร์เปลือกพลาสติกเป็นเบรกเกอร์หลักและเบรกเกอร์ขาออกเนื่องจากโครงสร้างที่เรียบง่าย รอยเท้าและปริมาตรของสถานีย่อยประเภทกล่องประเภทนี้จึงลดลงอย่างมากเนื่องจากขนาดที่เล็กและประตูด้านเดียว รอยเท้าที่ต้องการจึงเป็นเพียง 1/4 ของสถานีย่อยประเภทกล่องของยุโรป และปริมาณของมันมีเพียง 1/5 ถึง 1/3 ของสถานีย่อยประเภทกล่องของยุโรปในระดับเดียวกัน ความจุ.

สถานีย่อยแบบกล่องของอเมริกาใช้ฟิวส์เพื่อป้องกันด้านไฟฟ้าแรงสูงและเบรกเกอร์อากาศอัตโนมัติเปลือกพลาสติกเพื่อป้องกันด้านแรงดันต่ำ ซึ่งเหมือนกับวิธีการป้องกันที่ใช้ในหม้อแปลงไฟฟ้าระบบจำหน่าย 10kV ของจีนฟิวส์ไฟฟ้าแรงสูงป้องกันความผิดพลาดภายในของหม้อแปลงไฟฟ้า ในขณะที่เบรกเกอร์วงจรอากาศอัตโนมัติป้องกันกระแสไฟฟ้าเกินไซด์ไลน์แรงดันต่ำ การลัดวงจร และความผิดพลาดของแรงดันต่ำข้อเสียของสถานีย่อยแบบกล่องของอเมริกาคือสวิตช์โหลดจุ่มอยู่ในน้ำมัน ซึ่งทำให้น้ำมันถูกคาร์บอนและสลายตัวด้วยอาร์ค ทำให้เกิดก๊าซที่เป็นอันตราย เช่น อะเซทิลีน ซึ่งลดประสิทธิภาพการทำงานและก่อให้เกิดอุบัติเหตุ

นอกจากนี้ยังไม่มีจุดตัดการเชื่อมต่อที่มองเห็นได้ ทำให้ไม่สะดวกต่อการบำรุงรักษาเนื่องจากวิธีการวัดและการป้องกันแรงดันต่ำที่ใช้ในสหรัฐอเมริกานั้นแตกต่างจากที่ใช้ในประเทศจีน สถานีย่อยแบบกล่องของอเมริกาจึงไม่มีการป้องกันและการวัดแรงดันต่ำ

เพื่อตอบสนองความต้องการของผู้ใช้ในประเทศ สถานีย่อยประเภทกล่องที่ผลิตในประเทศได้ติดตั้งตู้จ่ายแรงดันต่ำที่ด้านแรงดันต่ำเนื่องจากสถานีย่อยประเภทกล่องถูกแสงแดดโดยตรงเป็นเวลานาน จึงส่งผลต่อการกระจายความร้อนของเซอร์กิตเบรกเกอร์เปลือกพลาสติก ทำให้ไม่สามารถตัดการเชื่อมต่อโหลดและกระแสลัดวงจรได้อย่างถูกต้อง ซึ่งอาจนำไปสู่ความผิดพลาดด้านไฟฟ้าแรงสูง

ข้อมูลจำเพาะ

ข้อมูลบริษัท

1.Chongqing Bosun Electrical Co., Ltd. ก่อตั้งขึ้นในปี 1996 ตั้งอยู่ในเขต Banan Chongqing China มีการคมนาคมสะดวก ครอบคลุมพื้นที่ 8,000 ตารางเมตร

2. ทุ่มเทในการวิจัยและพัฒนา การผลิต การติดตั้ง และการขายชุดอุปกรณ์สวิตช์และอุปกรณ์ควบคุมแรงดันไฟฟ้าสูงและต่ำครบชุดตั้งแต่ 40.5kV ถึง 0.22kV

3. มากกว่า 20 ใบรับรอง CCC/CQC ตรงตามข้อกำหนดของระดับการป้องกันสูงสุดของ IP65 และสภาพแวดล้อมระดับความสูง 4500 เมตร ได้รับการรับรองระบบการจัดการคุณภาพ GB/T19001:2016 /ISO9001:2015

4.แผนกพัฒนาผลิตภัณฑ์ที่สมบูรณ์ ทีมออกแบบ

5. การก่อสร้างผลิตภัณฑ์และการออกแบบผลิตภัณฑ์ประเภทต่างๆ โดยใช้ระบบซอฟต์แวร์ออกแบบ CAD เครื่องกลและไฟฟ้าเฉพาะทางคอมพิวเตอร์

6.อุปกรณ์เฝ้าระวัง วัด และทดสอบที่สมบูรณ์เพื่อให้มั่นใจว่าผลิตภัณฑ์มีคุณภาพสูง

7.สายการผลิตที่สมบูรณ์รวมถึงอุปกรณ์การประมวลผล CNC อุปกรณ์เชื่อม และอุปกรณ์การยกที่จำเป็นสำหรับการผลิตตู้ อุปกรณ์ดัดบัสบาร์ อุปกรณ์ดีบุก เครื่องมือไฟฟ้า และอุปกรณ์การผลิตประกอบอื่น ๆ ที่จำเป็นสำหรับการผลิตประกอบสมบูรณ์

8. มากกว่า 10 สิทธิบัตรการประดิษฐ์ผลิตภัณฑ์และสิทธิบัตรแบบอรรถประโยชน์

9. บริการที่เป็นเลิศตามคำขวัญ "Quality First, Customer Foremost, Survival Through Quality, Development Through Service, Continuous Improvement"

วัสดุ

1. ประตูตู้ใช้กระบวนการขอบเอียงสองชั้น ซึ่งเพิ่มความแข็งแรงทางโครงสร้างของวัสดุชนิดเดียวกันถึง 50%

2. รูติดตั้งทั้งหมดทำโดยใช้กระบวนการปั๊มและยืดหลายชั้นซึ่งช่วยลดสถานการณ์ลวดเลื่อนได้มากกว่า 80%

3. รูทางเข้าและทางออกใช้โครงสร้างคอมโพสิตของรูน็อคดาวน์และรูสี่เหลี่ยม ซึ่งสามารถเลือกได้อย่างยืดหยุ่นระหว่างการติดตั้งในสถานที่

4. กล่องใช้กระบวนการพับสองครั้งซึ่งเพิ่มความแข็งแรงของโครงสร้างของวัสดุเดียวกัน 50%

5. วงจรควบคุมใช้การออกแบบคอมโพสิตของโหมดดีบั๊กและโหมดป้องกันอัคคีภัย ช่วยลดการเผาไหม้ของพัดลมและอุปกรณ์ปั๊มน้ำที่ออกแบบมาสำหรับการป้องกันอัคคีภัยระหว่างการดีบั๊กได้อย่างมาก

ข้อดี

1. คุณภาพดีเยี่ยม

บริการ 2.24 ชม

3. การออกแบบอย่างมืออาชีพ

4. เทคนิคขั้นสูง

5. จัดส่งอย่างรวดเร็ว
