| สถานที่กำเนิด: | ฉงชิ่ง |
| ชื่อแบรนด์: | Bosun |
| ได้รับการรับรอง: | ISO9001, CE, CQC,CCC |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 999 - 9999 USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, L / C, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | สถานีไฟฟ้าย่อย | สี: | ตามความจำเป็น |
|---|---|---|---|
| โอเอ็มเอ็ม/โออีเอ็ม: | ได้รับการยอมรับ | ใบรับรอง: | ISO,9001 CQC,ซีซีซี,CE |
| การชำระเงิน: | ที/ทีแอล/ซี | การบรรจุ: | กล่องไม้ |
| แสงสูง: | สถานีย่อยหม้อแปลงขนาดกะทัดรัดสำหรับทางหลวง,สถานีไฟฟ้าย่อย 4 เฟส,สถานีไฟฟ้าย่อยระบบกริดไฟฟ้า |
||

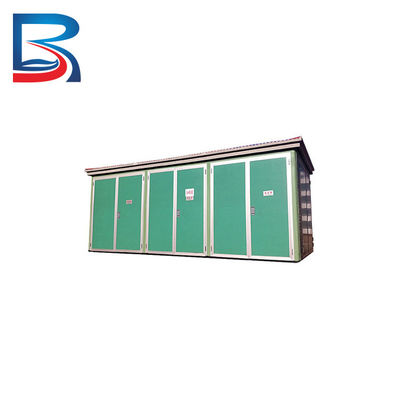

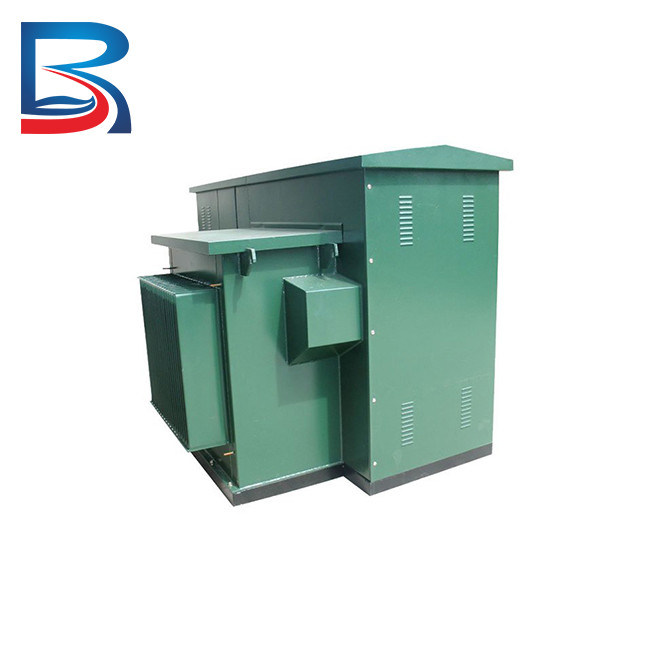

สถานีจ่ายไฟฟ้าย่อย 4 เฟสสำหรับระบบสายส่งไฟฟ้าและทางหลวง
รายละเอียดสินค้า
ส่วนประกอบ
• หม้อแปลงเป็นอุปกรณ์หลักที่ใช้แปลงระหว่างระดับแรงดันมีการใช้ประเภทต่าง ๆ ตามข้อกำหนดด้านพลังงาน
• เบรกเกอร์วงจร เช่น เบรกเกอร์น้ำมัน สุญญากาศ และ SF6 ใช้สำหรับแยกและป้องกันอย่างรวดเร็วมีการขัดจังหวะและการลัดวงจรที่ตรงกับข้อผิดพลาดของระบบ
• สวิตช์ เช่น สวิตช์ตัดการเชื่อมต่อและสวิตช์ตัดโหลด ใช้เพื่อแยกสายสำหรับการบำรุงรักษา
• อุปกรณ์ป้องกันไฟกระชากช่วยลดแรงดันไฟเกินจากฟ้าผ่า สวิตช์ และความผิดพลาดพวกเขาโอนแรงดันไฟฟ้าส่วนเกินไปที่กราวด์
• หม้อแปลงกระแสและหม้อแปลงศักย์ไฟฟ้าใช้สำหรับการวัด การป้องกัน และการควบคุมมีเอาต์พุตแรงดันต่ำแบบแยกส่วน
การพิจารณาออกแบบ
• เค้าโครง - ส่วนประกอบถูกจัดเรียงเพื่อเพิ่มประสิทธิภาพการใช้พื้นที่ การเข้าถึง การขยายในอนาคต และการแยกตามระดับแรงดันไฟฟ้า
• การระบายความร้อน - มีการระบายอากาศ แผงระบายความร้อน และระบบระบายความร้อนที่เพียงพอตามสภาวะแวดล้อมและโหลดความร้อนของอุปกรณ์
• การต่อสายดิน - ระบบสายดินอิมพีแดนซ์ต่ำใช้เพื่อจำกัดแรงดันไฟฟ้าที่เป็นอันตรายภายใต้สภาวะความผิดปกติ
• ฉนวน - ส่วนประกอบได้รับการหุ้มฉนวนตามแรงดันไฟฟ้าสูงสุดของระบบบวกกับค่าเผื่อความปลอดภัยที่เพียงพอ
• การควบคุม - สถานีย่อยมักจะใช้หน่วยปลายทางระยะไกลเพื่ออำนวยความสะดวกในการควบคุม SCADA และการตรวจสอบในระยะทางไกล
• ความปลอดภัย - การรักษาความปลอดภัยในขอบเขต ระบบตรวจสอบ และการจำกัดการเข้าถึงของบุคลากรช่วยเพิ่มความปลอดภัยทางกายภาพ
เค้าโครง
• สถานีย่อยในอาคารมีอุปกรณ์ทั้งหมดอยู่ในอาคารเพื่อป้องกันสภาพอากาศพวกเขาต้องการฐานราก ผนัง และหลังคา
• สถานีย่อยกลางแจ้งมีอุปกรณ์ติดตั้งโดยตรงในที่โล่งพวกเขาต้องการงานโยธาน้อยลง แต่ต้องเผชิญกับสภาพอากาศ
• สถานีย่อยแบบโมดูลาร์/ที่สร้างจากโรงงานประกอบขึ้นจากโมดูลสำเร็จรูปหรือตู้คอนเทนเนอร์ที่ขนส่งและติดตั้งในสถานที่
• สถานีย่อย GIS (สวิตช์เกียร์หุ้มฉนวนแก๊ส) ใช้แก๊ส SF6 เป็นสื่อฉนวนแทนอากาศมีขนาดกะทัดรัด
ข้อมูลจำเพาะ
| พิกัดแรงดันไฟฟ้า | 12/17.5/24kV | 36kV |
|
ใช้มาตรฐาน |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
| อุณหภูมิแวดล้อมปกติ | 40 องศาเซลเซียส | 40 องศาเซลเซียส |
| อุณหภูมิแวดล้อมสูงสุด | 50 องศาเซลเซียส | 50 องศาเซลเซียส |
| การก่อสร้างสิ่งที่แนบมา | โมดูลาร์ | โมดูลาร์ |
| การระบายอากาศ | เป็นธรรมชาติ | เป็นธรรมชาติ |
| ระดับอุณหภูมิ (Std.) | เค 10 | เค 10 |
| ช่อง MV และ LV | ไอพี 54 | ไอพี 54 |
| ช่องใส่หม้อแปลง | ไอพี 23 | ไอพี 23 |
| แรงดันไฟฟ้า (kV) | 12/24kV | 36kV |
| ความถี่ไฟฟ้า (kV rms) | 28/50 | 70 |
| แรงกระตุ้น (kV p) | 75/125 | 170 |
| ความถี่ที่กำหนด (Hz) | 50/60 | 50/60 |
| จัดอันดับปัจจุบันปกติ (A) | 630 | 630 |
| ความสามารถในการแตกหัก (A) | 630 | 630 |
| กำลังผลิต (kA) | 52.5 / 40 | 50 |
| จัดอันดับปัจจุบันปกติ (A) | 630 | 630 |
| ความสามารถในการทำลาย (kA) | 21/16 | 20 |
| กำลังผลิต (kA) | 52.5 / 40 | 50 |
| กำลังไฟ (kVA) – ชนิดน้ำมัน | 2500 | 2543 |
| กำลังไฟ (kVA) – ชนิดแห้ง | 2500 | 2543 |
| จัดอันดับแรงดันไฟฟ้าทุติยภูมิ (V) | 433 | 433 |
| กลุ่มเวกเตอร์ | ดิน 11 | ดิน 11 |
| ช่วงการแตะ | + 5 ขั้นละ 2.5% | + 5 ขั้นละ 2.5% |
| ไอพี | ใช่ | ใช่ |
| ส่วนโค้งภายใน | ใช่ | ใช่ |
| คลาสสิ่งที่แนบมา | ใช่ | ใช่ |
| การทดสอบแรงกระแทก | ใช่ | ใช่ |
| การทดสอบการลัดวงจรในการต่อสายดิน | ใช่ | ใช่ |
การแสดงของทีม
1. ทีมงานมืออาชีพ
2. บริการครบวงจร
3. การควบคุมคุณภาพอย่างเข้มงวด
4. การตรวจสอบที่ครอบคลุม
5.การรับประกันความรับผิดชอบ
ออกแบบ
ทำไมถึงเลือกพวกเรา
1. ความเชี่ยวชาญของเรา
2.สินค้า/บริการที่มีคุณภาพ
3. ราคาที่แข่งขันได้
4.นวัตกรรม
6. ความเป็นไปได้
7. การอนุญาตโดย ABB Schneider Siemens
