| สถานที่กำเนิด: | ฉงชิ่ง |
| ชื่อแบรนด์: | Bosun |
| ได้รับการรับรอง: | ISO9001, CE, CQC,CCC |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 999 - 9999 USD |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, L / C, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต: | 2,000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | สถานีย่อยหม้อแปลงไฟฟ้า | สี: | ตามความจำเป็น |
|---|---|---|---|
| โอเอ็มเอ็ม/โออีเอ็ม: | ได้รับการยอมรับ | ใบรับรอง: | ISO,9001 CQC,ซีซีซี,CE |
| การชำระเงิน: | ที/ทีแอล/ซี | การบรรจุ: | กล่องไม้ |
| แสงสูง: | ระบบกริดไฟฟ้าสถานีย่อยรูปแบบสำเร็จรูป,ระบบกริดไฟฟ้าสถานีย่อยขนาดกะทัดรัด TNB,สถานีย่อยขนาดกะทัดรัดรูปแบบสำเร็จรูป TNB |
||

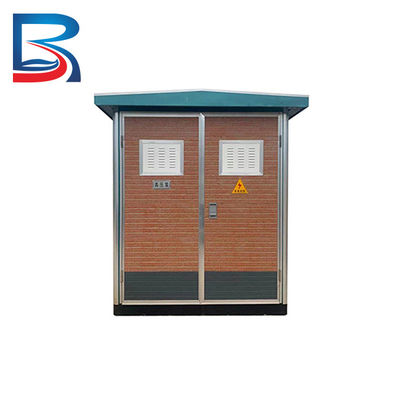

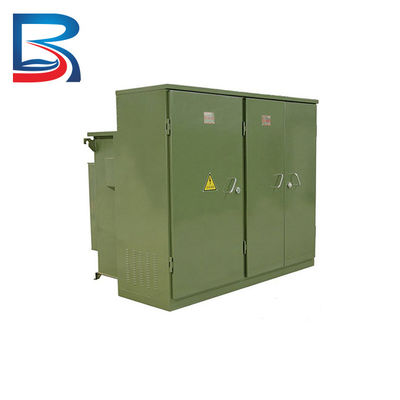

สถานีย่อยหม้อแปลงไฟฟ้า TNB สำเร็จรูปสำหรับระบบกริดไฟฟ้า
รายละเอียดสินค้า
ระดับแรงดันไฟฟ้า
• โดยทั่วไปใช้สำหรับการจ่ายแรงดันไฟฟ้าปานกลางถึงประมาณ 12kV ที่ด้านหลัก
• ลดระดับแรงดันไปที่ 400V หรือ 690V ที่ด้านทุติยภูมิ
• เหมาะสำหรับงานที่มีความจุหม้อแปลงสูงถึงประมาณ 1600kVA
ข้อกำหนดการออกแบบ
• ระดับการป้องกันตู้ IP54 หรือสูงกว่าเพื่อป้องกันฝุ่นและน้ำกระเซ็นเป็นครั้งคราว
• ชั้นฉนวนอย่างน้อย E (140°C) สำหรับหม้อแปลงและสวิตช์
• อุปกรณ์และส่วนประกอบเป็นไปตามมาตรฐาน IEC สำหรับสถานีไฟฟ้าย่อย
• อุปกรณ์ป้องกันที่เป็นอุปกรณ์เสริม เช่น อุปกรณ์ป้องกันไฟกระชาก อุปกรณ์แปลงสัญญาณ ฯลฯ
การควบคุมอุณหภูมิ
• ระบบระบายความร้อนด้วยอากาศตามธรรมชาติหรือแบบบังคับเพื่อกระจายความร้อนออกจากส่วนประกอบต่างๆ
• เซ็นเซอร์วัดอุณหภูมิเพื่อตรวจสอบอุณหภูมิแวดล้อมและอุณหภูมิภายใน
• ชุดควบคุมอุณหภูมิเพื่อควบคุมความเร็วพัดลม เปิดใช้งานการเตือน ฯลฯ
• เครื่องแลกเปลี่ยนความร้อนหรือการระบายความร้อนด้วยของเหลวสำหรับอุณหภูมิแวดล้อมสูง
• เครื่องปรับอากาศเสริมสำหรับสภาวะที่รุนแรง
ความปลอดภัยในการปฏิบัติงาน
• รีเลย์ป้องกันในตัวและเบรกเกอร์วงจรสำหรับการป้องกันกระแสไฟเกิน โอเวอร์โหลด และการลัดวงจร
• รีเลย์ป้องกันที่เป็นอุปกรณ์เสริมสำหรับความผิดพลาดของสายดิน แรงดันไฟฟ้าสูง/ต่ำ ไฟย้อนกลับ ฯลฯ
• การป้องกันการเกาะเพื่อตัดการเชื่อมต่อโดยอัตโนมัติจากกริดระหว่างที่ไฟดับ
• ระบบดับเพลิงและสายดินป้องกัน
• สัญญาณเตือน ไฟแสดงสถานะ และแผงควบคุมสำหรับการตรวจสอบและการทำงาน
• มาตรการรักษาความปลอดภัย เช่น การล็อคประตูและการตรวจจับผู้บุกรุก
ข้อมูลจำเพาะ
| พิกัดแรงดันไฟฟ้า | 12/17.5/24kV | 36kV |
|
ใช้มาตรฐาน |
IEC 62271 – 202 (IEC 61330) | IEC 62271 – 202 (IEC 61330) |
| อุณหภูมิแวดล้อมปกติ | 40 องศาเซลเซียส | 40 องศาเซลเซียส |
| อุณหภูมิแวดล้อมสูงสุด | 50 องศาเซลเซียส | 50 องศาเซลเซียส |
| การก่อสร้างสิ่งที่แนบมา | โมดูลาร์ | โมดูลาร์ |
| การระบายอากาศ | เป็นธรรมชาติ | เป็นธรรมชาติ |
| ระดับอุณหภูมิ (Std.) | เค 10 | เค 10 |
| ช่อง MV และ LV | ไอพี 54 | ไอพี 54 |
| ช่องใส่หม้อแปลง | ไอพี 23 | ไอพี 23 |
| แรงดันไฟฟ้า (kV) | 12/24kV | 36kV |
| ความถี่ไฟฟ้า (kV rms) | 28/50 | 70 |
| แรงกระตุ้น (kV p) | 75/125 | 170 |
| ความถี่ที่กำหนด (Hz) | 50/60 | 50/60 |
| จัดอันดับปัจจุบันปกติ (A) | 630 | 630 |
| ความสามารถในการแตกหัก (A) | 630 | 630 |
| กำลังผลิต (kA) | 52.5 / 40 | 50 |
| จัดอันดับปัจจุบันปกติ (A) | 630 | 630 |
| ความสามารถในการทำลาย (kA) | 21/16 | 20 |
| กำลังผลิต (kA) | 52.5 / 40 | 50 |
| กำลังไฟ (kVA) – ชนิดน้ำมัน | 2500 | 2543 |
| กำลังไฟ (kVA) – ชนิดแห้ง | 2500 | 2543 |
| จัดอันดับแรงดันไฟฟ้าทุติยภูมิ (V) | 433 | 433 |
| กลุ่มเวกเตอร์ | ดิน 11 | ดิน 11 |
| ช่วงการแตะ | + 5 ขั้นละ 2.5% | + 5 ขั้นละ 2.5% |
| ไอพี | ใช่ | ใช่ |
| ส่วนโค้งภายใน | ใช่ | ใช่ |
| คลาสสิ่งที่แนบมา | ใช่ | ใช่ |
| การทดสอบแรงกระแทก | ใช่ | ใช่ |
| การทดสอบการลัดวงจรในการต่อสายดิน | ใช่ | ใช่ |
ข้อดี
1. คุณภาพดีเยี่ยม
บริการ 2.24 ชม
3. การออกแบบอย่างมืออาชีพ
4. เทคนิคขั้นสูง
5. จัดส่งอย่างรวดเร็ว
สิ่งอำนวยความสะดวกการผลิต
วิศวกรรม
1. โรงงานผลิตไฟฟ้า
2.สถานีย่อย
3. อาคารพาณิชย์
4.ศูนย์ข้อมูล
5. ระบบพลังงานทดแทน
6.การขนส่ง
