สถานีย่อยประเภทกล่องแบบกลางแจ้งสำหรับระบบจำหน่ายและสำหรับทางด่วน

สถานีย่อยประเภทกล่องกลางแจ้งสำหรับระบบจำหน่ายและสำหรับทางด่วน

รายละเอียดสินค้า

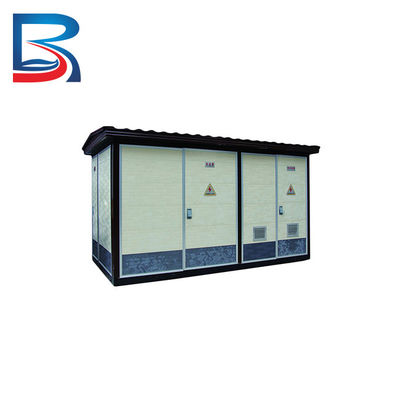

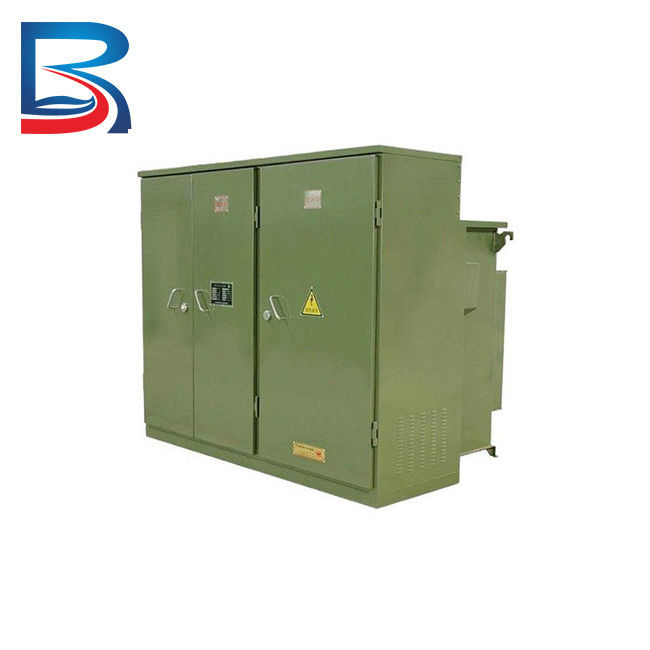

Compact Transformer Substations (CTS) เป็นส่วนสำคัญของระบบจำหน่ายไฟฟ้า ซึ่งเป็นโซลูชันที่มีขนาดกะทัดรัดและมีประสิทธิภาพสำหรับการจ่ายพลังงานในพื้นที่ต่างๆ รวมถึงพื้นที่ในเมืองและชนบทได้รับการออกแบบสำหรับใช้ในระบบไฟฟ้ากระแสสลับสามเฟส 12kv, 50Hz ที่มีการกำหนดค่าความจุต่ำกว่า 2500kVA

ข้อได้เปรียบหลักอย่างหนึ่งของ CTS คือขนาดที่เล็กและโครงสร้างที่กะทัดรัด ซึ่งทำให้สามารถติดตั้งในพื้นที่ที่มีพื้นที่จำกัดได้นอกจากนี้ยังมีความคล่องตัวสูงและสามารถเคลื่อนย้ายไปยังสถานที่ต่าง ๆ ได้อย่างง่ายดายตามต้องการทำให้เหมาะอย่างยิ่งสำหรับการใช้งานกับแหล่งจ่ายไฟชั่วคราว เช่น สถานที่ก่อสร้างหรืองานต่างๆ

ข้อดีอีกอย่างของ CTS คือการทำงานที่ปลอดภัยและเชื่อถือได้ได้รับการออกแบบให้เป็นไปตามมาตรฐานความปลอดภัยสูงสุดและติดตั้งอุปกรณ์ป้องกันต่างๆ เพื่อป้องกันความเสียหายต่ออุปกรณ์และรับประกันการจ่ายไฟอย่างต่อเนื่องนอกจากนี้ยังง่ายต่อการบำรุงรักษาและต้องการค่าบำรุงรักษาน้อยที่สุด ลดเวลาหยุดทำงานและค่าซ่อมแซม

ในแง่ของการใช้ในระบบจำหน่ายไฟฟ้า CTS สามารถใช้ในระบบจำหน่ายไฟฟ้าแบบเครือข่ายวงแหวน รวมถึงระบบจ่ายไฟฟ้าแบบคู่หรือระบบจำหน่ายไฟฟ้าแบบเทอร์มินอลรังสีเป็นทางเลือกที่คุ้มค่าสำหรับสถานีไฟฟ้าย่อยทั่วไป ใช้พื้นที่เพียงเศษเสี้ยว และลดภาระงานออกแบบและปริมาณการก่อสร้าง

ภายใต้สภาวะการใช้งานปกติ CTS สามารถทำงานได้ในช่วงอุณหภูมิที่หลากหลาย ตั้งแต่ -25°C ถึง 40°C และสามารถทนต่อแรงลมได้ถึง 35 เมตร/วินาทีนอกจากนี้ยังได้รับการออกแบบให้ทำงานที่ระดับความสูงต่ำกว่า 1,000 เมตร และมีความเอียงในแนวดิ่งไม่เกิน 5°

ข้อมูลจำเพาะ

สิ่งอำนวยความสะดวกการผลิต

วัสดุ

1. ประตูตู้ใช้กระบวนการขอบเอียงสองชั้น ซึ่งเพิ่มความแข็งแรงทางโครงสร้างของวัสดุชนิดเดียวกันถึง 50%

2. รูติดตั้งทั้งหมดทำโดยใช้กระบวนการปั๊มและยืดหลายชั้นซึ่งช่วยลดสถานการณ์ลวดเลื่อนได้มากกว่า 80%

3. รูทางเข้าและทางออกใช้โครงสร้างคอมโพสิตของรูน็อคดาวน์และรูสี่เหลี่ยม ซึ่งสามารถเลือกได้อย่างยืดหยุ่นระหว่างการติดตั้งในสถานที่

4. กล่องใช้กระบวนการพับสองครั้งซึ่งเพิ่มความแข็งแรงของโครงสร้างของวัสดุเดียวกัน 50%

5. วงจรควบคุมใช้การออกแบบคอมโพสิตของโหมดดีบั๊กและโหมดป้องกันอัคคีภัย ช่วยลดการเผาไหม้ของพัดลมและอุปกรณ์ปั๊มน้ำที่ออกแบบมาสำหรับการป้องกันอัคคีภัยระหว่างการดีบั๊กได้อย่างมาก
